Клапан сброса избыточного давления – КСИД

Клапан сброса избыточного давления – КСИД

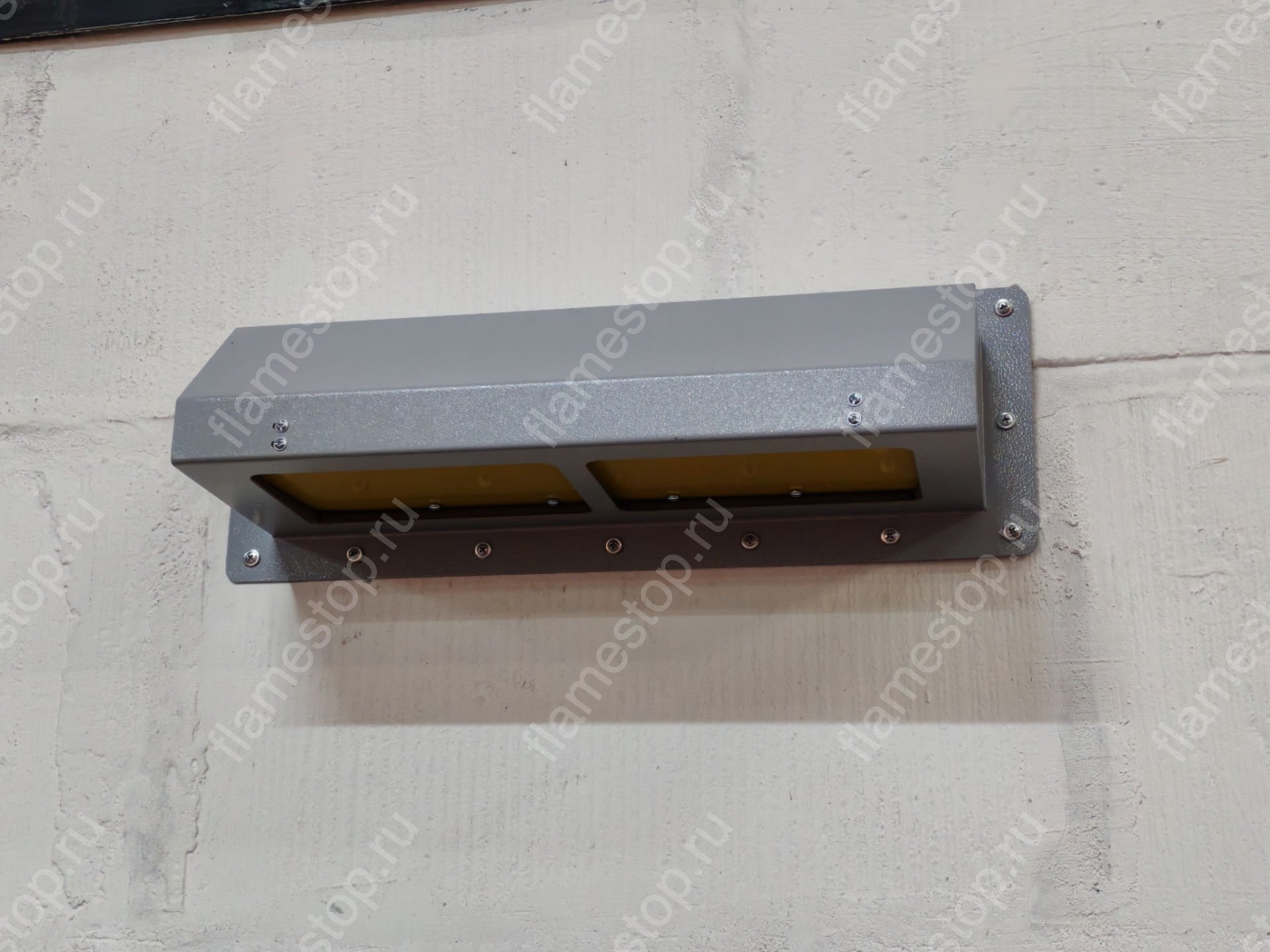

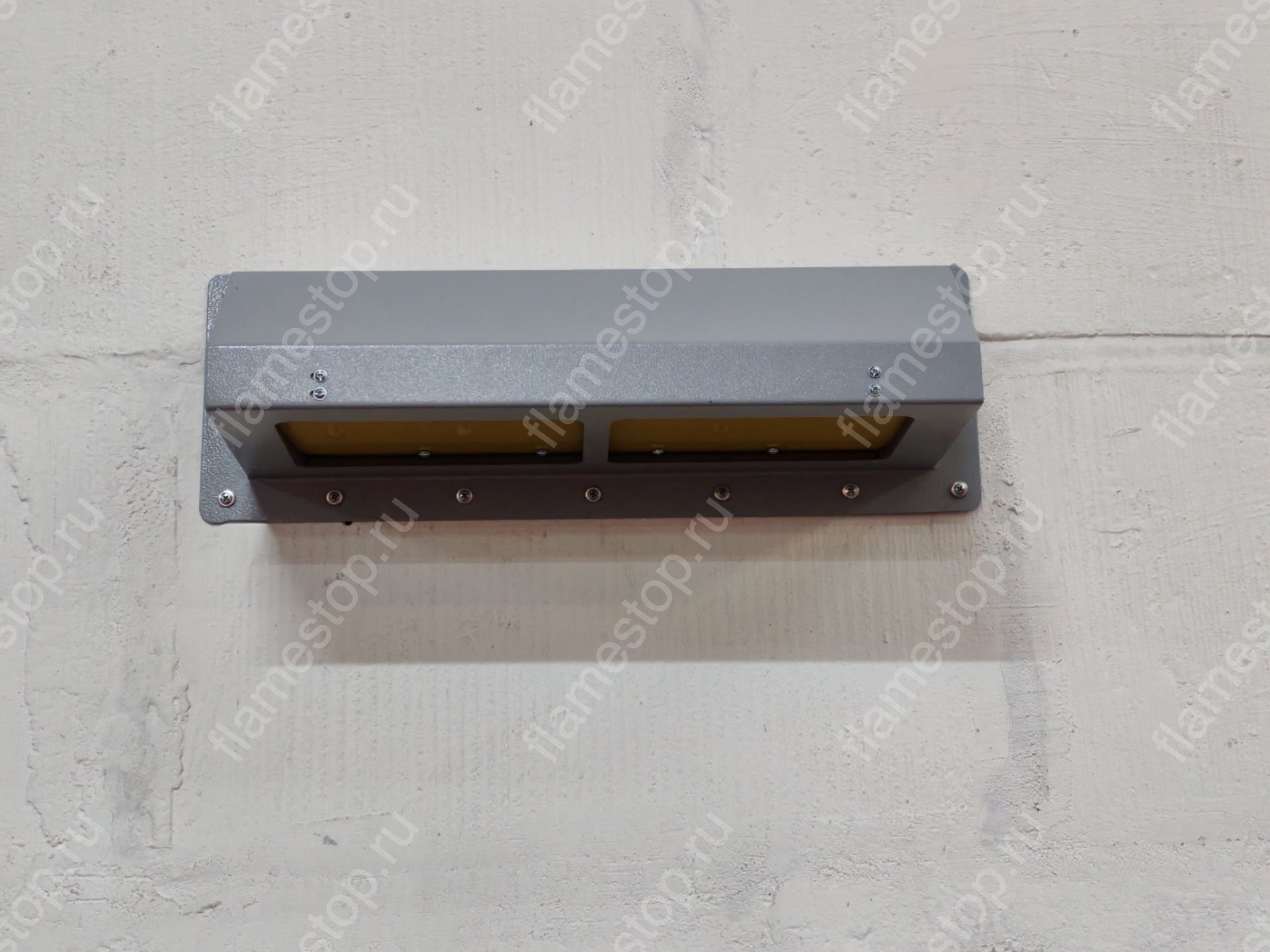

Клапан сброса избыточного давления КСИД предназначен для защиты помещений и оборудования от избыточного давления , образующегося во время выпуска в помещение газового огнетушащего вещества (ГОТВ) из модулей газового пожаротушения.

Узнать цену

Принцип работы КСИД является устройством, затвор которого открывается при достижении избыточного давления газа в помещении, соответствующем давлению открытия запорного органа клапана, при этом происходит сброс среды из защищаемого помещения в атмосферу. После сброса среды до установленного давления происходит посадка запорного органа на седло с заданной герметичностью клапана, что обеспечивает более длительное сохранение огнетушащей концентрации ГОТВ в защищаемом помещении.

КСИД всегда в наличии на складе, бесплатная доставка до транспортной компании

Модельный ряд КСИД

Клапан сброса избыточного давления
КСИД-ФС, КСИД-П

стандартное исполнение

Клапан сброса избыточного давления
КСИД-ФС(Т), КСИД-П(Т)

теплоизолированный

Клапан сброса избыточного давления
КСИД-ФС-СтопОгонь

предел огнестойкости ЕI90

Конструктивные отличия КСИД и КСИД-Т

Клапаны сброса избыточного давления КСИД производства ФлэймСтоп имеют конструктивные особенности, обеспечивающие стабильную и надежную работу при сбросе давления в защищаемых помещениях.

Ключевой особенностью клапанов ФлэймСтоп является использование заслонки из текстолита во всех исполнениях КСИД и КСИД-Т. Текстолит обладает высокой прочностью, не подвержен коррозии, имеет низкую массу и обеспечивает точное и стабильное срабатывание клапана.

Исполнение КСИД-Т дополнительно имеет специальное термоизолирующее покрытие корпуса клапана. Данное покрытие снижает теплопередачу через конструкцию клапана и повышает энергоэффективность помещения.

На рынке присутствуют клапаны других производителей, где в стандартном исполнении применяется металлическая заслонка, а в версии Т используется текстолитовая. При этом корпус таких клапанов не имеет полноценного термоизолирующего покрытия и представляет собой окрашенную металлическую поверхность.

В конструкции клапанов ФлэймСтоп:

текстолитовая заслонка применяется во всех исполнениях КСИД
исполнение КСИД-Т дополнительно имеет термоизолирующее покрытие корпуса
обеспечивается более высокий уровень надежности и стабильности работы

Наличник для монтажа - КСИД-ФС-Н

Для обеспечения аккуратного и профессионального монтажа клапанов сброса избыточного давления КСИД применяется наличник - дополнительная монтажная рамка. КСИД-ФС-Н оснащен монтажной рамкой.

Наличник предназначен для:

закрытия монтажных зазоров
скрытия сколов и неровностей проема
улучшения внешнего вида установленного клапана
формирования завершенного монтажного узла

Использование наличника рекомендуется при установке клапанов КСИД в серверных, ЦОД, технических и административных помещениях, где важен внешний вид и качество монтажа. Наличник полностью совместим с клапанами КСИД производства Флэймстоп и устанавливается совместно с клапаном в монтажный проем.

Рабочая среда

CO2
хладоны
элегаз
азот
воздух

аргон
Inergen
3М Novec
смесь вода+CO

Клапан сброса избыточного давления КСИД, стандартное исполнение	ФС-0,3-350	ФС-0,5-450	ФС-1,2-450	ФС-0,5-600	ФС-1,2-600	ФС-0,5-1200	ФС-1,2-1200	ФС-0,5-1800
Давление открытия клапана*, кПа, при отклонении ± 0,2	0,3	0,5	1,2	0,5	1,2	0,5	1,2	0,5
Площадь проходного сечения (проема) клапана при полностью открытой заслонке, см²	350	450	450	600	600	1200	1200	1800
Давление закрытия клапана**, кПа, не более	0,2	0,3	1,0	0,3	1,0	0,3	1,0	0,3
Корпус	сталь	сталь	сталь	сталь	сталь	сталь	сталь	сталь
Длина	477	662	662	662	662	760	760	858
Высота	160	160	160	160	160	225	225	290
Ширина	150	150	150	150	150	240	240	300
Масса, кг, не более	4,3	6,4	9,5	6,4	9,5	13,5	15,3	17,8
Клапан сброса избыточного давления КСИД, теплоизолированный	ФС-0,3-350(Т)	ФС-0,5-450(Т)	ФС-1,2-450(Т)	ФС-0,5-600(Т)	ФС-1,2-600(Т)	ФС-0,5-1200(Т)	ФС-1,2-1200(Т)	ФС-0,5-1800(Т)
Давление открытия клапана*, кПа, при отклонении ± 0,2	0,3	0,5	1,2	0,5	1,2	0,5	1,2	0,5
Площадь проходного сечения (проема) клапана при полностью открытой заслонке, см²	350	450	450	600	600	1200	1200	1800
Давление закрытия клапана**, кПа, не более	0,2	0,3	1,0	0,3	1,0	0,3	1,0	0,3
Корпус	Сталь с теплоизолирующим покрытием	Сталь с теплоизолирующим покрытием	Сталь с теплоизолирующим покрытием	Сталь с теплоизолирующим покрытием	Сталь с теплоизолирующим покрытием	Сталь с теплоизолирующим покрытием	Сталь с теплоизолирующим покрытием	Сталь с теплоизолирующим покрытием
Длина	477	662	662	662	662	760	760	858
Высота	160	160	160	160	160	225	225	290
Ширина	150	150	150	150	150	240	240	300
Масса, кг, не более	5,0	7,7	10,8	7,7	10,8	13,7	15,5	18,3

КСИД-П	0,5-600	1,2-600	0,5-1200	1,2-1200	0,5-1800
КСИД-П Давление открытия клапана, кПа	0,5-600 0,5±0,2	1,2-600 1,2±0,2	0,5-1200 0,5±0,2	1,2-1200 1,2±0,2	0,5-1800 0,5±0,2
КСИД-П Площадь проходного сечения (проема) клапана при полностью открытой заслонке, см²	0,5-600 600	1,2-600 600	0,5-1200 1200	1,2-1200 1200	0,5-1800 1800
КСИД-П Давление закрытия клапана, кПа, не более	0,5-600 0,3	1,2-600 1	0,5-1200 0,3	1,2-1200 1	0,5-1800 0,3
КСИД-П Матери корпуса	0,5-600 Сталь	1,2-600 Сталь	0,5-1200 Сталь	1,2-1200 Сталь	0,5-1800 Сталь
КСИД-П КСИД-П(Т)	0,5-600 0,5-600(Т)	1,2-600 1,2-600(Т)	0,5-1200 0,5-1200(Т)	1,2-1200 1,2-1200(Т)	0,5-1800 0,5-1800(Т)
КСИД-П Давление открытия клапана, кПа	0,5-600 0,5±0,2	1,2-600 1,2±0,2	0,5-1200 0,5±0,2	1,2-1200 1,2±0,2	0,5-1800 0,5±0,2
КСИД-П Площадь проходного сечения (проема) клапана при полностью открытой заслонке, см²	0,5-600 600	1,2-600 600	0,5-1200 1200	1,2-1200 1200	0,5-1800 1800
КСИД-П Давление закрытия клапана, кПа, не более	0,5-600 0,3	1,2-600 1	0,5-1200 0,3	1,2-1200 1	0,5-1800 0,3
КСИД-П Материал корпуса	0,5-600 Сталь с теплоизолирующим покрытием	1,2-600 Сталь с теплоизолирующим покрытием	0,5-1200 Сталь с теплоизо-лирующим покрытием	1,2-1200 Сталь с теплоизолирующим покрытием	0,5-1800 Сталь с теплоизолирующим покрытием

КСИД-ФС-Н	0,3-350	0,5-450	1,2-450	0,5-600	1,2-600	0,5-1200	1,2-1200	0,5-1800
Давление открытия клапана*, кПа, при отклонении ± 0,2	0,3	0,5	1,2	0,5	1,2	0,5	1,2	0,5
Площадь проходного сечения (проема) клапана при полностью открытой заслонке, см2	350	450	450	600	600	1200	1200	1800
Давление закрытия клапана**, кПа, не более	0,2	0,3	1,0	0,3	1,0	0,3	1,0	0,3
Корпус	сталь
Длина	582	767	767	767	767	865	865	963
Высота	265	265	265	265	265	330	330	395
Ширина	150	150	150	150	150	240	240	300
Масса, кг, не более	4,3	6,4	9,5	6,4	9,5	13,5	15,3	17,8
КСИД-ФС-Н(Т)	0,3-350(Т)	0,5-450(Т)	1,2-450(Т)	0,5-600(Т)	1,2-600(Т)	0,5-1200(Т)	1,2-1200(Т)	0,5-1800(Т)
Давление открытия клапана*, кПа, при отклонении ± 0,2	0,3	0,5	1,2	0,5	1,2	0,5	1,2	0,5
Площадь проходного сечения (проема) клапана при полностью открытой заслонке, см2	350	450	450	600	600	1200	1200	1800
Давление закрытия клапана**, кПа, не более	0,2	0,3	1,0	0,3	1,0	0,3	1,0	0,3
Корпус	Сталь с теплоизолирующим покрытием
Длина	582	767	767	767	767	865	865	963
Высота	265	265	265	265	265	330	330	395
Ширина	150	150	150	150	150	240	240	300
Масса, кг, не более	5,0	7,7	10,8	7,7	10,8	13,7	15,5	18,3

Параметр	КСИД-ФС-СтопОгонь-0,3-350	КСИД-ФС-0,5-450	КСИД-ФС-СтопОгонь-1,2-450	КСИД-ФС-0,5-600	КСИД-ФС-СтопОгонь-1,2-600	КСИД-ФС-СтопОгонь-0,5-1200	КСИД-ФС-СтопОгонь-1,2-1200	КСИД-ФС-СтопОгонь-0,5-1800
Тип рабочей среды	Хладоны, двуокись углерода, инертные газы, воздух
Предел огнестойкости	ЕI90
Герметичность затвора	класс «С» по ГОСТ 9544-2005. Пробное вещество - «вода»
Климатическое исполнение	УХЛ, категория размещения 2 по ГОСТ 15150, но для температуры от минус 60 до плюс 80ºС
Давление открытия клапана*, кПа, при отклонении ± 0,2	0,3	0,5	1,2	0,5	1,2	0,5	1,2	0,5
Площадь проходного сечения (проема) клапана при полностью открытой заслонке, см2	350	450	450	600	600	1200	1200	1800
Давление закрытия клапана**, кПа, не более	0,2	0,3	1,0	0,3	1,0	0,3	1,0	0,3
Положение клапана на ограждающих конструкциях	внутри защищаемого помещения, горизонтальное, входным отверстием вниз
Вид присоединения к ограждающим конструкциям помещения	Фланцевое
Материал основных элементов
Корпус	сталь	сталь	сталь	сталь	сталь	сталь	сталь	сталь
Затвор	Металл с огнеупорным покрытием
Противовес	Металл
Уплотнитель затвора	Термоуплотнитель
Крепление	Латунь
Габаритные размеры, мм, не более:
Длина	477	662	662	662	662	760	760	858
Высота	160	160	160	160	160	225	225	290
Ширина	170	170	170	170	170	260	260	320
Масса, кг, не более	4,3	6,4	9,5	6,4	9,5	13,5	15,3	17,8
Примечание: * - Давление открытия - избыточное давление газа перед клапаном, при котором начинается подъем запорного органа над седлом. Давление открытия КСИД-ФС определяется из условия сохранения прочности строительных конструкций защищаемого помещения или размещенного в нем оборудования. ** - Давление закрытия - избыточное давление газа перед клапаном, при котором после сброса среды происходит посадка запорного органа на седло с обеспечением заданной герметичности.
